・・・今のところ未完成です。
回路図は 「PICs IN Space」の中の Hardware章の larger versionを元にしてます。
音はいらないので PB3,PB6,PB7には何もつないでないです。またSCARTから先は「SCART→VGA」変換のため、LM1881を使用してます。これもネットからの情報です。

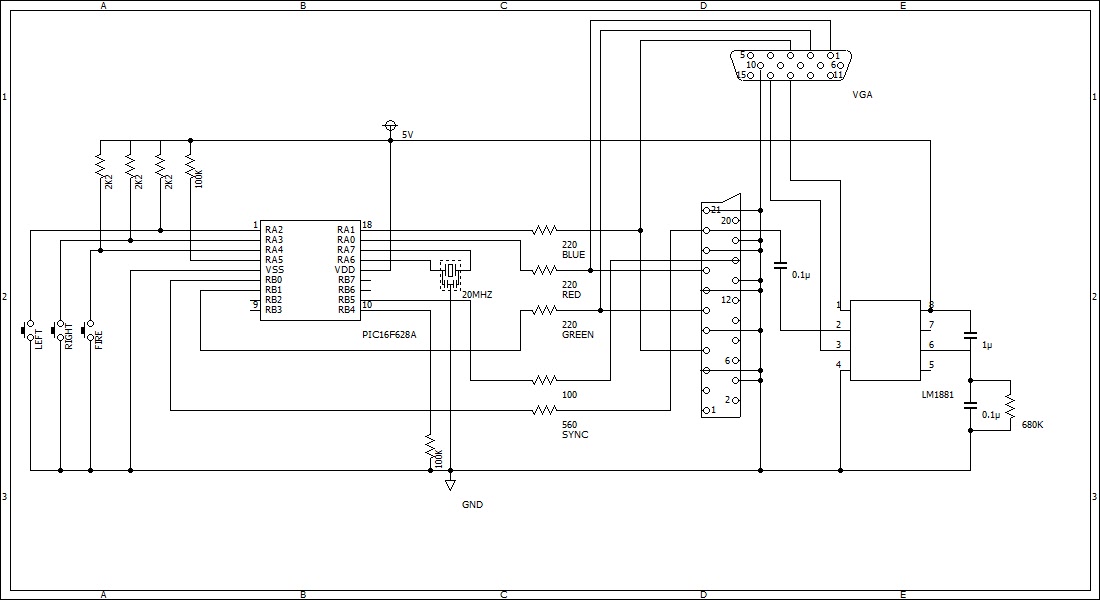

組み合わせた回路図です。
LM1881の動作は次の図のようになってます。(データシートより抜粋)
2ピンに入ってきた水平と垂直の複合信号を分解し、1ピンから水平の同期信号を出し、3ピンから垂直の同期信号を出します。
回路図のようにつないでも下のようにしか、モニタ上には表示されません。

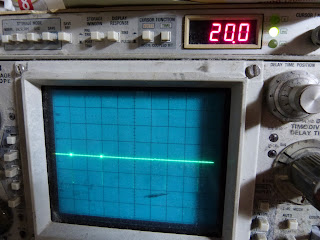

そこで、各ピンからの波形を確認していきました。
その結果です。
LM1881の2番ピンへは65μsec周期で0.7Vくらいのスパイク信号が入力されてるようです。
VGAコネクタへの1ピン2ピン3ピンにそれぞれ青、赤、緑の信号が出力されるはずなのですが、2ピンの赤からのみ信号が出てるようです。
青、緑のピン RA1,RB1からは信号らしきものは出てません。
LM1881の3番ピン(垂直同期信号)からは、20ⅿsec周期で幅250μsecで-4Vの信号が出てます。
PICの11番ピン(RB5)からは信号の出力は見られないようです。
